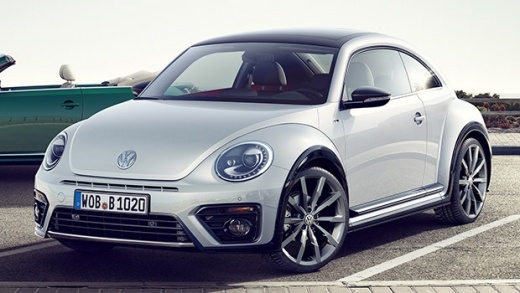

Installation de la caméra de recul sur une Volkswagen Coccinelle

La caméra que l'on installe dans cette vidéo YouTube peut être trouvée sur AliExpress avec le code 1005006754733559 au prix de 25,09 euros, livraison gratuite, et doit être associée à un autoradio Android. La caméra est fournie avec un boîtier, des supports réglables et un câble prolongateur.

Le câble prolongateur a un connecteur RCA jaune (vidéo) et un fil pour l'alimentation. Le vidéo doit être connecté à l'entrée "Vidéo In" de l'autoradio.

Le fil d'alimentation (souvent rose ou marron) doit être connecté à la troisième broche du connecteur de l'autoradio, qui correspond au signal de marche arrière (Back In). Cela permet à la caméra de s'activer automatiquement lorsque vous engagez la marche arrière, sans avoir à connecter le câble à la lumière arrière.

Un gain de temps et d'effort considérable.

Le connecteur du câble prolongateur se branche sur le boîtier de la caméra. La caméra doit être fixée sur la plaque d'immatriculation ou le pare-chocs arrière, en choisissant le support le plus adapté (fixe ou réglable).

Le câble doit passer à l'intérieur de l'habitacle, en suivant les revêtements latéraux, jusqu'au tableau de bord. Après le raccordement, allumez le contact et engagez la marche arrière.

Si l'image scintille ou n'apparaît pas, réglez la résolution de la caméra dans le menu de l'autoradio (par exemple AHD 1080p 25 fps). Vous pouvez également activer les lignes directrices arrière dans le menu des paramètres de marche arrière. Le travail nécessite principalement du temps pour le passage du câble, mais les connexions électriques sont rapides et ne nécessitent pas d'interventions complexes.
